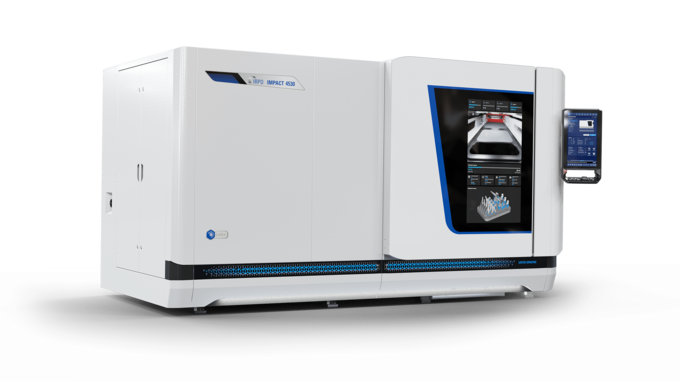

Die Additive Werkzeugmaschine für den industriellen 3D Druck von Metallteilen

IMPACT 4530 LPBF Drucker

Eckdaten

IMPACT 4530, die modulare und skalierbare Additive Werkzeugmaschine für Metall ist «Made in Switzerland» und konsequent nach den Wertvorstellungen von Industrie 5.0 ausgelegt.

Die direkte Zusammenarbeit zwischen Mensch und intelligenter Maschine unterstützt die IMPACT 4530 durch eine intuitive Steuerung und Big Data, immer mit dem Ziel dem Anwender höchste Produktivität und Flexibilität unter Einhaltung der geforderten Bauteilqualität zu ermöglichen.

Von einer Stand Alone Lösung bis hin zur einer vollautomatisierten Fertigungsanlage mit Integration der Folgeprozesse erfüllt das IMPACT-Maschinenkonzept höchste Ansprüche hinsichtlich Flexibilität und Automatisierungsgrad.

Leistungsdaten:

  • 2, optional 4 Faserlaser à 1 000 W
  • 2, optional 4 Scanner mit 3D Optik
  • Strahldurchmesser Laser 90 - 250 μm
  • Masse Bauraum 450 × 300 × 400 mm
  • Volumen Bauraum ca. 54 Liter

Ihre Vorteile:

  • Hochproduktiv mit bis zu 4 Lasern mit Multistrahlstrategie und Vollfeldoptik
  • Kurze Nebenzeiten von Printjob zu Printjob durch automatischen Behälterwechsel
  • Hohe Flexibilität durch einfachen und schnellen Materialwechsel
  • Stabile Bauteilqualität durch thermostabilem Maschinenkern und optimalem Schutzgasstrom
  • Kontinuierliche Protokollierung von Maschinen- und Sensordaten
  • Maschine für Wartungsarbeiten von 3 Seiten zugänglich
  • Zuverlässigkeit und Langlebigkeit - Made in Switzerland
Bilder
Hardware / Software

Hardware:

  • Bedienungsseite ist vollständig pulverfreier Bereich
  • 24'' Multitouch C.O.R.E. Panel zur Bedienung
  • 54'' Bildschirm in der Bedientür zur Prozessbeobachtung
  • Thermostabiler Maschinenkern mit Maschinenbett aus Grauguss
  • Ladebereich getrennt von Bedienungsseite
  • Gasdichte Bau- und Pulvervorratsbehälter
  • Optische Bank und Prozesskammer mechanisch entkoppelt
  • Versorgungseinheit in stabiler Rahmenschweisskonstruktion

Software:

  • C.O.R.E. OS Betriebssystem
  • Build Processor mit integriertem Load Balancing
  • Prozessüberwachung und -regelung
  • Kundenspezifische Prozessdatenbank
  • Kalibration, Selbsteinrichtung
Downloads
pdf, 6 MB
IMPACT 4530 LPBF Drucker – Die Additive Werkzeugmaschine für den industriellen 3D Druck von Metallteilen.
Download
